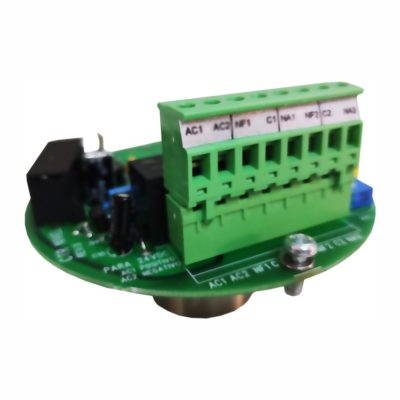

CIRCUITO PARA CHAVE DE NÍVEL CAPACITIVA - RF
Tipo: Capacitivo Rádio frequência – RF
Montagem: Unidade de controle instalada no interior do cabeçote da unidade sensora
Proteções do circuito eletrônico: Eletricidade estática e incrustação
Contato elétrico: 01 SPDT ou 02 SPDT – 110 VAC/220 VAC – 24 VDC – 5A
Relé é energizado na PRESENÇA e na AUSÊNCIA do produto
Ajustes: Calibração e Sensibilidade
Circuito elimina falso alarmes pois, existem faixas de sensibilidades no qual permitem qualquer tipo de incrustação.
Régua de bornes
AC1 / AC2 = alimentação em 110 Vac/60 Hz –
AC2 / AC2 = alimentação em 220 Vac/60 Hz
+ e – = alimentação em 24 Vdc
NF1 = NF2 = Normal Fechada NF
NA1 = NA2 = Normal Aberto NA
Test point
Utilizado para leitura durante a calibração.
Dip-switch
Seleção das faixas de atuação conforme constante dielétrica do produto a ser monitorado.
Indicador luminoso de acionamento
Quando o produto entra em contato com o sensor da chave a lâmpada acende, indicando contato.
Ajuste de sensibilidade
( R.V.1 ) – Potenciômetro giratório, aumenta ou diminui a sensibilidade de detecção do circuito eletrônico.
Ajuste de Sintonia
( C.V.1 ) – Capacitador Variável
Capacitor Variável, para ajuste da sintonia de acordo com o dielétrico de referência.
Chave ( P / A ) para mudança de condição de falha (presença / ausência do produto)
Alimentação Elétrica
A chave de nível modelo NC1-R, dispõe de alimentação elétrica de acordo com a necessidade do processo sendo
110 / 220 Vac – 60 Hz ou 24 Vdc
A alimentação elétrica e efetuada através da régua de bornes
Contatos de Comando
Capacidade máxima de tensão: 110 VAC – 24 VDC
Capacidade máxima de corrente: 5 Amperes
Tipo de carga: não indutiva
Tipos de contato disponíveis:
– 01 SPDT (padrão)
– 02 SPDT (opcional)
